Schienenüberwachung

Faseroptische Sensorik
zur Zug- und Schienenüberwachung

EFFIZIENZSTEIGERUNG IM SCHIENENVERKEHR

In der heutigen Zeit stehen Schienennetzbetreiber vor großen Herausforderungen: Die Maximierung des Kundenservices und die Sicherstellung eines effizienten sowie sicheren Betriebsablaufs.

Die Überwachung des Schienenverkehrs gewinnt zunehmend an Bedeutung – dies umfasst die Lokalisierung von Zügen, die Anlagenüberwachung, die Erkennung von unerlaubten Eingriffen Dritter und die Branddetektion in Kabelkanälen. AP Sensing liefert hierfür zuverlässige Überwachungslösungen, die dazu beitragen die verfügbare Information, die Sicherheit, Effizienz, Netzkapazitäten zu steigern sowie Kosten zu sparen.

Mit Hilfe der vorhandenen faseroptischen Kabelinfrastruktur entlang der Schienen, erkennt das Distributed Acoustic Sensing (DAS) System von AP Sensing in Echtzeit die exakte Position, Geschwindigkeit und Richtung von fahrenden Zügen. Im Gegensatz zu konventionellen blockweisen Statusinformationen eröffnen diese räumlich kontinuierliche Information ein smartes, über bisherige Systemgrenzen hinausgehendes, Verkehrsmanagement. So ermöglichen räumlich kontinuierliche Zuginformationen das Fahren im variablen Raumabstand. Dadurch können Brems- und Beschleunigungsvorgänge minimiert und somit die Energieeffizient gesteigert werden. Räumlich kontinuierliche Zuginformationen erlauben auch eine höhere Zugdichte und damit eine Kapazitätssteigerung des vorhandenen Schienennetzes. Darüber hinaus werden eine Reihe von Reiseinformationen in Echtzeit möglich. Die Daten unseres DAS-Systems liefern Informationen zum Zustand von Fahrzeugen und Strecke sowie deren Abnutzung über die Zeit und damit bilden so die Grundlage für eine vorausschauende Verfügbarkeitssicherung im Sinne von Predict & Prevent. AP Sensings Lösung liefert somit einen wichtigen Beitrag zur Erstellung eines digitalen Zwillings des Schienenverkehrs.

Unsere Technologie unterstützt die Digitalisierung der Eisenbahnen und hilft dabei den Betrieb mit Hilfe eines digitalen Zwillings zu optimieren. Darüber hinaus kann unser DAS-System Menschen, Tiere und größere Objekte auf der Strecke erkennen und erhöht dadurch die Sicherheit im Bahnbetrieb. Unerlaubte Eingriffe in den Schienenverkehr, sowie Vandalismus und Kabeldiebstahl werden entdeckt und präzise mit unserem DAS lokalisiert.

Um den hohen Sicherheitsstandards und Auflagen des Schienenverkehrs zu entsprechen, kann unser DAS-System komplementäre Sensortechnologien erfolgreich ergänzen. Die Daten unseres DAS-Systems können in jedes zentralisierte Schienenmanagementsystem integriert werden.

AP Sensing ist der Lösungsanbieter für verteilte faseroptische Sensorik (DFOS) zur Optimierung Ihres Schienenbetriebes.

DISTRIBUTED ACOUSTIC & TEMPERATURE SENSING

Zusammen mit unserer einzigartigen SmartVision Softwareplattform, AP Sensings Lösung zur Anlagenvisualisierung und Datenmanagement, bietet das Distributed Acoustic Sensing (DAS) System die ideale Technologie zur Optimierung und zum Schutz Ihrer Schienennetzinfrastruktur. Unser DAS basiert auf der einzigartigen 2P Squared Technologie.

Unser Distributed Temperature Sensing (DTS) bietet eine kontinuierliche Temperaturüberwachung entlang eines einzigen faseroptischen Kabels, wie zum Beispiel entlang eines Kabelkanals. Dies ermöglicht die Detektion und Lokalisierung eines Brandes innerhalb eines Kabelkanals oder entlang von Kabeltrassen, Tunneln oder einer Bahnstation. Die Systeme sind vollständig für die Branddetektion (VdS, UL, FM, IECEx, SIL) zertifiziert.

SMARTVISION

SmartVision zeigt auf einen Blick den Standort, die Geschwindigkeit und die Richtung von Zügen sowie den Zustand Ihrer Anlagen. Dies wird mit einer intuitiven, graphischen Benutzeroberfläche erreicht. SmartVision™ integriert mehrere Sensoren wie DAS, DTS und CCTV in einer einzigen Plattform. Schaltpläne können farbcodiert abgebildet werden, um sofortige Änderungen der akustischen Energie darzustellen. Für verschiedene Bereiche der Infrastruktur können individuell flexible Alarmebenen und -typen definiert werden. Die Informationen lassen sich über definierte Schnittstellen in übergeordnete Zugmanagementsysteme einbinden.

ENGAGEMENT
VERLÄSSLICHKEIT
QUALITÄT
KOMPETENZ

KEY FEATURES

OUR KEY FEATURES FOR RAILROAD MONITORING

Why you should choose AP Sensing!

Feature	Benefit
Distributed Acoustic Sensing (DAS) systems	...continuous and continual acoustic and vibration data along entire track for train detection, asset condition monitoring and protection from TPI.
Superior coherent optical time domain reflectometry (COTDR)	...longest range, high sensitivity and high linearity.
Comprehensive SmartVision™ management suite	...GIS positioning and easy-to-integrate interfaces for network management systems.
Dual integrity detection scheme, utilizing smart algorithms and supervised AI	…best in-class detection and classification capabilities.

APPLICATION FIELDS

ANWENDUNGEN

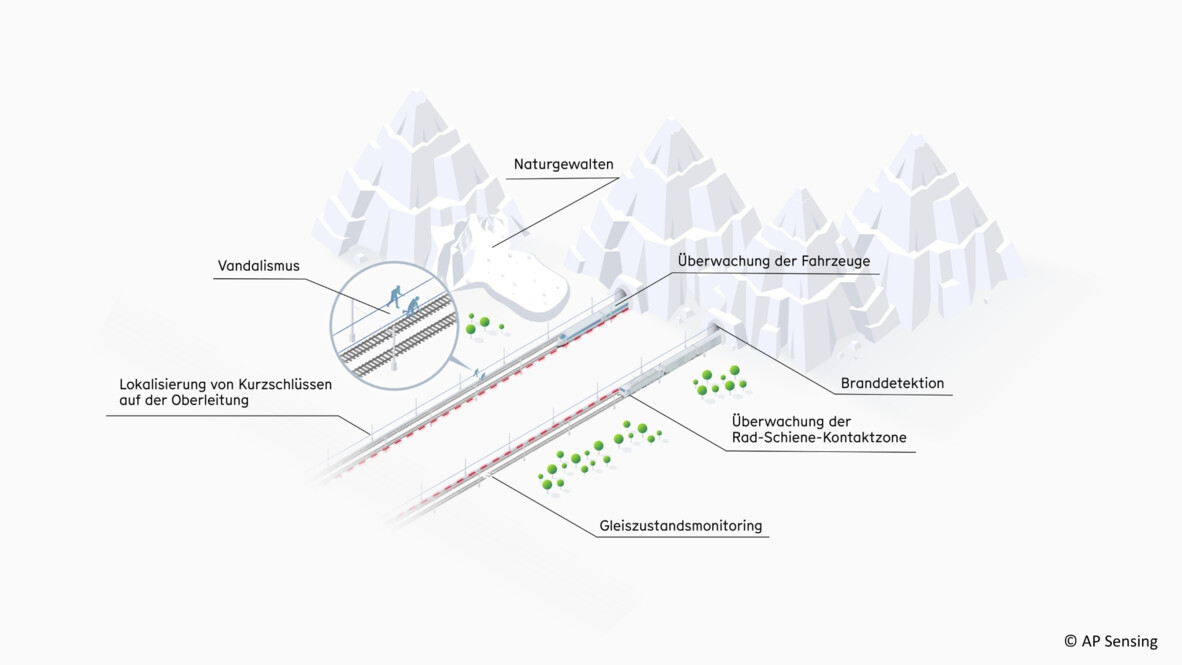

Unsere Lösungen überwachen Schlüsselanwendungsbereiche, inklusive:

Zugortung, inklusive Geschwindigkeit und Fahrrichtung (auch unterirdisch oder in Tunneln)
Zugvollständigkeit (Länge, Anzahl der Wagen)
Zustandsüberwachung des Gleiskörpers (zeitliche Veränderungen)
Erkennen von Flachläufern
Unerlaubtes Betreten der Bahnanlagen und Gleiskörper (Vandalismus, Kabeldiebstahl)
Erkennung von Naturgefahren (Steinschlag, Erdrutsch, Überflutungen)
Erkennung und Lokalisierung von Objekten auf der Strecke (Arbeitskräfte, Personen, Tiere)
Lokalisierung von Oberleitungsschäden
Branddetektion in Kabelkanälen
Überwachung von Hochspannungskabeltrassen

Einige der aufgezählten Einsatzmöglichkeiten wurden bereits in extensiven Felduntersuchungen erfolgreich getestet, andere werden aktuell erforscht und getestet.

AP Sensing bietet eine vollständig integrierte End-to-end-Lösung an, von Projektentwicklung über die Inbetriebnahme und Integration bis hin zu Wartungsservices. Unser Team arbeitet mit Ihnen zusammen, um die richtige Kombination der Technologie für die besonderen Bedürfnisse Ihrer Anforderungen auszuwählen. Wir bieten ebenfalls On-Site-Services, Hotline-Support und Produkttrainings an.
