DAS N56-Serie
Für die Überwachung kritischer Infrastrukturen sind Zuverlässigkeit und Sicherheit entscheidend. Die DAS N56-Serie wurde speziell für weiträumige und komplexe Monitoring-Anwendungen entwickelt. Sie ermöglicht echte Dual-Channel-Messungen über lange Distanzen und kombiniert hohe Leistungsfähigkeit mit einem kompakten Systemdesign.
Sie haben Fragen? Sprechen Sie uns an.
Sichere DAS-Lösungen für große Distanzen
200 km Messreichweite
Echtes Dual-Channel-DAS mit voller Reichweite von 2 × 100 km. Überwacht simultan unabhängige Fasertrassen in einem einzigen System.
AP.TrustedCore
Cybersicherheit von Grund auf. CRA-konform und kompromisslos umgesetzt mit Integrity OS, Secure Boot, signierten Updates, unveränderbarem Systemkern und Prozessisolierung.
Integriertes Design
Kompaktes, leichtes Design mit reduzierter Systemhöhe von 3U.
3P Vector Technology
Direkte Phasenextraktion für höhere Empfindlichkeit und geringeres Rauschen.
Geschütztes Gehäuse
Ausgelegt für einen zuverlässigen Betrieb in staubigen und herausfordernden Umgebungen.
Konfigurierbar
Unterstützt Einzelkanalbetrieb, simultanen Dual-Channel-Betrieb oder bis zu 4 sequenzielle Kanäle.
Umfassend getestet
Validiert durch Tests gemäß relevanter Industriestandards.
Maximale Verfügbarkeit
Unterstützt durch intelligente Selbstdiagnosefunktionen.
Intuitive Benutzeroberfläche
Reduziert Einrichtungszeit und Konfigurationsaufwand auf ein Minimum.
Intelligente Detektion
Zuverlässige Detektion durch KI basierte Multiklassen Analyse.
Einfache Integration
Nutzt die Connected-Asset-Plattform von AP Sensing oder lässt sich in bestehende Asset-Management- oder Leitsysteme integrieren.
Wächst mit Ihrer Anwendung
Einfache Erweiterung und Skalierbarkeit für bestehende Installationen, schützt getätigte Investitionen.
Die DAS N56-Serie: Entwickelt für kritische Infrastrukturen
Die DAS N56-Serie wurde für großräumige industrielle Anwendungen und die Überwachung kritischer Infrastrukturen konzipiert. Sie ermöglicht Distributed Acoustic Sensing (DAS) über große Entfernungen und liefert eine stabile Signalqualität auch entlang weitläufiger Assets. So bleibt die Überwachung auch in komplexen Umgebungen zuverlässig, selbst bei hohen Anforderungen an Leistung und Systemrobustheit.
360° Transparenz
- Physische Anlagensicherheit: Manuelle Grabungsarbeiten, Baggerarbeiten, Bohrungen, Rammarbeiten …
- Intrusion Detection: Überklettern oder Zerschneiden von Zäunen, Tunnelbau, Öffnen von Schächten …
- Ereigniserkennung: Störungen, Leckagen, Erdrutsche, Steinschlag …
- Zustandsüberwachung: Alterung, Materialermüdung, Verschleiß …
- Bewegte Objekte: Züge, Lkw, Pkw, Personen, Anker, Schleppnetze …
- Daten & Analysen: Forensische Analyse, Ursachenidentifikation, betriebliche Erkenntnisse …
Die Visualisierung der Frequenzband-Energie (FBE) zeigt die Energieverteilung über verschiedene Frequenzbereiche und unterstützt so die Unterscheidung unterschiedlicher Ereignisse oder Aktivitäten entlang des Kabels.
AP.TrustedCore
Volle Softwarekontrolle
AP.TrustedCore ermöglicht eine vollständig softwarebasierte Steuerung von Mess- und Erfassungsparametern. Pulsbreite, Messlänge, Erfassungsbandbreite und Dezimationsfaktor lassen sich vollständig per Software konfigurieren und ermöglichen eine präzise Optimierung für jede Anwendung.
Fortschrittliche Detektionsalgorithmen
Die DAS N56-Serie nutzt maschinelles Lernen zur verbesserten Klassifizierung von Ereignissen und zur Erhöhung der Systemsicherheit. Das Ergebnis ist eine robuste Multievent-Detektion mit verbesserter Signalunterscheidung und reduzierter Fehlalarmrate, selbst in anspruchsvollen Einsatzumgebungen.
Webbasierte Benutzeroberfläche
Die DAS N56-Serie ist für moderne Netzwerkumgebungen ausgelegt und ermöglicht einen sicheren, browserbasierten Zugriff auf alle zentralen Systemfunktionen. Einrichtung, Konfiguration, Echtzeit-Monitoring und Diagnose erfolgen über eine integrierte Weboberfläche und unterstützen eine effiziente Inbetriebnahme sowie den standortunabhängigen Zugriff.
Verteilte Systemarchitektur
Die Softwarearchitektur der DAS N56-Serie ist auf skalierbare, systemübergreifende Implementierungen in großen Überwachungsnetzwerken ausgelegt. Der verteilte Ansatz vermeidet neuralgische Fehlerquellen und unterstützt einen stabilen Systembetrieb. Ein zentrales Flottenmanagement ermöglicht die koordinierte Überwachung sowie die effiziente Verwaltung mehrerer DAS-Systeme über verschiedene Standorte hinweg.
Intelligente Inbetriebnahme und Faserüberwachung
Die DAS N56-Serie integriert intelligente Funktionen für Einrichtung und Faserüberwachung, um Installation, Inbetriebnahme und Systemvalidierung effizient zu gestalten. Integrierte Systemprüfungen und Validierungsroutinen ermöglichen eine zuverlässige Überprüfung der Systemleistung vom ersten Setup bis zum laufenden Betrieb.
IT-Sicherheit
AP.TrustedCore basiert auf einem unveränderbaren, gehärteten Betriebssystem und ist für den sicheren Betrieb in kritischen Infrastrukturen ausgelegt. Secure Boot, kryptografisch signierte Updates und eine konsequente Prozessisolierung gewährleisten die Systemintegrität und schützen vor unbefugten Änderungen.
Compliance
AP Sensing betreibt ein nach ISO/IEC 27001 zertifiziertes Information Security Management System (ISMS). Die Software der DAS N56-Serie ist auf die Einhaltung des EU Cyber Resilience Act (CRA) über den gesamten Produktlebenszyklus hinweg ausgelegt.
Produktmerkmale
Echtes Dual-Channel-Sensing |
Vollwertiges 2 × 100 km DAS zur Überwachung unabhängiger Faserstrecken in einem einzigen System.
Hervorragende Signalqualität |
Hohes Signal-Rausch-Verhältnis ermöglicht Messungen über große Entfernungen ohne externe Verstärkung.
Erhöhte Niederfrequenzempfindlichkeit |
30 % höhere Empfindlichkeit im Niederfrequenzbereich verbessert die Detektion relevanter Ereignisse.
AP.TrustedCore |
Cybersicherheit von Grund auf mit Secure Boot und geschütztem Systemkern für CRA-konformen Betrieb.
Mehrschichtige Sicherheit |
Prozessisolierung und kontrollierte Zugriffsrechte minimieren Angriffsflächen.
Industriegehäuse |
Geschütztes Gehäusedesign für zuverlässigen Betrieb in staubigen und herausfordernden Umgebungen.
Flexible Kanal-Konfiguration |
Unterstützt Einzelkanal-, echten Dual-Channel- oder sequenziellen Betrieb mit bis zu vier Kanälen.
Kompaktes, leichtes Design |
Reduzierte Systemhöhe ermöglicht eine platzsparende Installation und Integration.
High-Performance I/O und Fernzugriff |
Unterstützt effizienten Betrieb, Monitoring und Fernzugriff auf das System.
Flexible Messkonfiguration |
Architektur unterstützt eine große Vielfalt an anwendungsspezifischen Mess- und Sensorkonfigurationen.
Präzise Ereignislokalisierung |
Erweiterter Dynamikbereich und hohe räumliche Auflösung ermöglichen eine genaue Lokalisierung.
Intuitive Benutzeroberfläche |
Stellt wichtige Echtzeitdaten auf einen Blick bereit und unterstützt schnelle Analysen und Entscheidungen.
Flexible Datenspeicherung |
Unterstützt zentrale oder kundenspezifische Datenarchitekturen.
Offene Integrationsschnittstellen |
Bidirektionale REST API ermöglicht die Integration in Betriebs- und IT-Systeme.
In unserer Mediathek finden Sie alle unsere Broschüren, Anwendungsflyer, Produktflyer, Videos und weitere Case Studies überwiegend in englischer Sprache.
FAQs
Was ist die DAS N56-Serie von AP Sensing?
Die DAS N56-Serie von AP Sensing ist ein Distributed Acoustic Sensing (DAS) Interrogator mit großer Reichweite zur Überwachung kritischer Infrastrukturen.
Das System eignet sich für zahlreiche Anwendungen, darunter die Überwachung von Pipelines, Stromnetzen, Bahnstrecken, Unterwasserinfrastrukturen sowie Perimeter- und Grenzbereichen.
Dafür nutzt die DAS N56-Serie ein herkömmliches Glasfaserkabel als kontinuierlichen akustischen Sensor. So lassen sich verschiedenste Ereignisse zuverlässig erkennen, lokalisieren und klassifizieren. Dazu gehören beispielsweise Baggerarbeiten und manuelle Grabungen, Rammarbeiten, Bohrungen und Arbeiten mit Presslufthämmern. Auch Manipulationen an Zäunen, Personen- und Fahrzeugbewegungen, Leckagen sowie Kabelfehler können erkannt werden. Betreiber erhalten dadurch frühzeitig wichtige Informationen und können reagieren, bevor Schäden, Ausfallzeiten oder Sicherheitsrisiken entstehen.
Welche Reichweite bietet die DAS N56-Serie?
Die DAS N56-Serie ermöglicht die gleichzeitige Überwachung über zwei unabhängige Kanäle mit jeweils bis zu 100 km Reichweite. Mit nur einem Gerät lässt sich damit eine Gesamtlänge von bis zu 200 km überwachen.
So können auch sehr lange Pipelines, Unterseekabel, Bahnstrecken sowie Grenz- und Perimeterbereiche durchgängig überwacht werden, ohne mehrere separate Systeme installieren und betreiben zu müssen.
Die DAS N56-Serie unterstützt bis zu vier Glasfasern und lässt sich flexibel konfigurieren. Möglich sind der Betrieb mit einem einzelnen Kanal, die gleichzeitige Überwachung über zwei Kanäle oder die sequenzielle Überwachung von bis zu vier Kanälen. Damit eignet sich das System sowohl für kleinere Pilotprojekte als auch für den großflächigen Einsatz in umfangreichen Netzwerken.
Was unterscheidet die DAS N56-Serie von anderen DAS-Systemen?
Die DAS N56-Serie vereint drei Eigenschaften, die für die Überwachung weitläufiger Infrastrukturen besonders relevant sind:
- Große Reichweite mit zwei Kanälen: Zwei unabhängige Kanäle mit jeweils bis zu 100 km Reichweite können gleichzeitig mit nur einem Gerät überwacht werden.
- 3P Vector: Die 3P Vector Technologie von AP Sensing misst Phaseninformationen direkt und ermöglicht eine hohe Empfindlichkeit bei gleichzeitig geringem Messrauschen über große Entfernungen. Im Vergleich zur vorherigen DAS-Generation von AP Sensing verbessert sich die Empfindlichkeit im niedrigen Frequenzbereich um rund 30 %. Dadurch lassen sich auch schwache Signale zuverlässiger erkennen.
- Kompaktes Industriedesign: Die leistungsstarke Technologie ist in einem kompakten 3U-Gerät mit einem Gewicht von etwa 16 kg integriert. Die DAS N56-Serie ist damit sowohl für den Einsatz in Leitstellen als auch an dezentralen Infrastrukturstandorten ausgelegt.
Wie ist die DAS N56-Serie vor Cyberbedrohungen geschützt?
Da DAS-Systeme häufig Teil kritischer Infrastrukturen sind, spielt Cybersicherheit bereits bei der Auswahl und Beschaffung eine entscheidende Rolle. Die DAS N56-Serie basiert auf AP.TrustedCore, der nach dem Secure-by-Design-Prinzip entwickelten Softwareplattform von AP Sensing.
Funktionen wie Secure Boot, signierte Software-Updates, ein unveränderlicher Systemkern und die Isolation einzelner Prozesse schützen das System vor Manipulation und unbefugten Eingriffen.
Die DAS N56-Serie wurde zudem mit Blick auf die Anforderungen des EU Cyber Resilience Act (CRA) entwickelt und unterstützt Betreiber dabei, ihre regulatorischen Anforderungen zu erfüllen. Ergänzt wird dieser Ansatz durch das nach ISO/IEC 27001 zertifizierte Informationssicherheitsmanagementsystem von AP Sensing.
Für welche Anwendungen eignet sich die DAS N56-Serie?

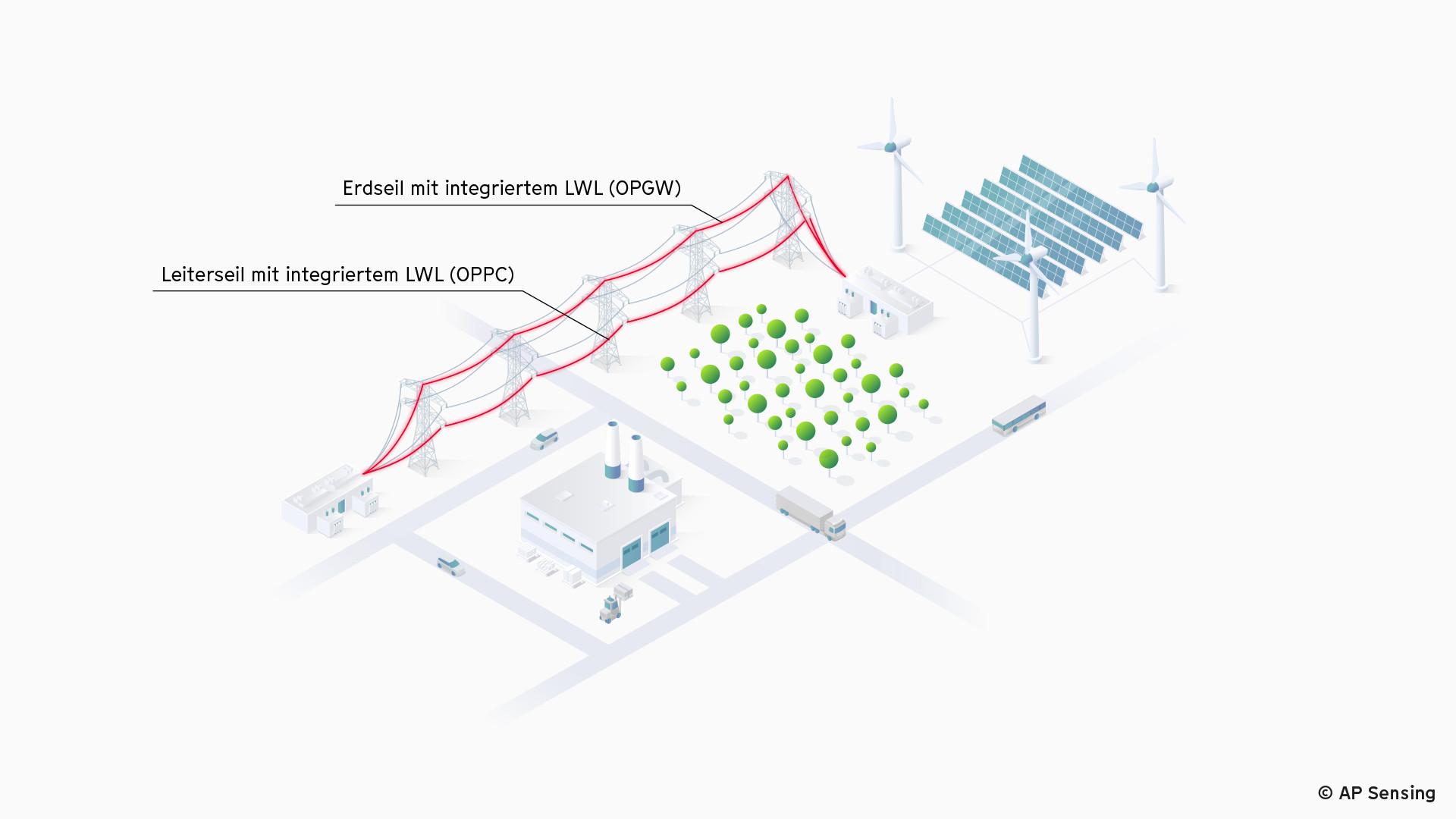

Die DAS N56-Serie wurde für die Überwachung weitläufiger Infrastrukturen entwickelt. Zu den typischen Anwendungen zählen erdverlegte und Unterwasserstromkabel, Freileitungen, Öl-, Gas- und Wasserpipelines, Bahnstrecken, Perimeter- und Grenzbereiche sowie weitere Unterwasserinfrastrukturen.
Je nach Anwendung und eingesetzter Analysesoftware kann das System eine Vielzahl von Ereignissen erkennen, lokalisieren und klassifizieren. Dazu gehören Fremdeinwirkungen und Grabungsarbeiten, unbefugtes Eindringen, Personen und Fahrzeuge, Leckagen an Pipelines, Fehler an Stromkabeln, Züge und andere bewegte Objekte sowie weitere ungewöhnliche mechanische Ereignisse.
